2009関西アマチュア無線フェスティバルでフェライトコアーを

　　　　　　　　　　　　　　　　　　　　　　　　　入手したので「コモンモードフイルター」製作することにしまし

　　　　　　　　　　　　　　　　　　　　　　　　　た。　　　　　　　　　　　　　　　　　　　　　

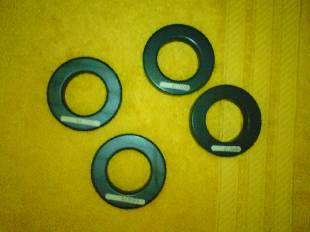

　　　　　　　　　　　　　　　　　　　　　　　　　入手したのは、#43材と#61材の「FT-60-43」「FT-60-61」です。

                                                  ・「FT-60-43」は、HF帯のコモンモードフィルターに

　　　　　　　　　　　　　　　　　　　　　　　　　・「FT-60-61」は、50MHzのコモンモードフィルターに

　　　　　　　　　　　　　　　　　　　　　　　　　　　使用します。

　　　　　　　　　　　　　　　　　　　　　　　　　・アースコモンモード用も製作しました。

[ＨＦ帯用コモンモードフィルター]　1.9〜29MHz

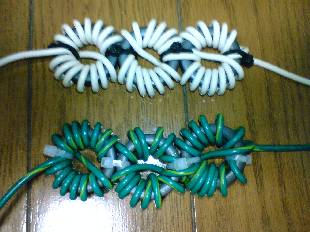

　　　　　　　　　　　　　　　　　　　　　　　　　FT-60-43材２連に、同軸ケーブル3.5D-QEFVを14回巻き

                                            ます。

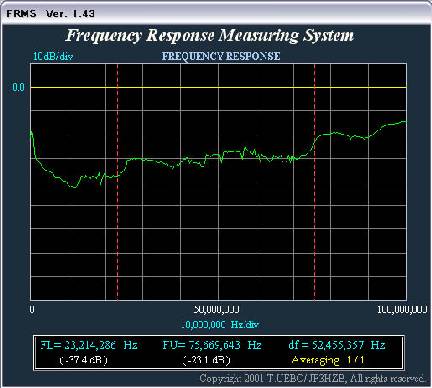

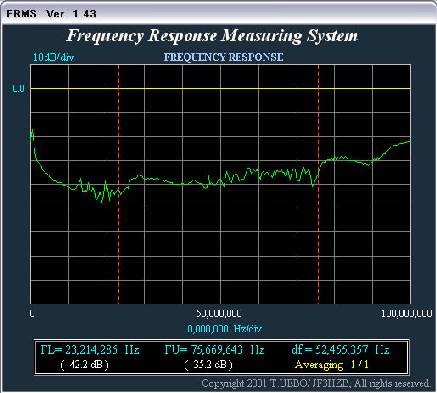

                                                 　友達(APU）のPCスペアナでスキャンした結果です。

　　　　                                １）30db以上(3kΩ以上）の帯域が60MHzまで延びています

　　　　　　　　　　　　　　　　　　　　２）40db(10kΩ)減衰の周波数が10〜14MHz附近にあります。

　　 　                         10db 0.3kΩ

　　　　　　　　　　　      20db   1kΩ

                            30db   3kΩ

     　　 　　　　　　　　　40db  10kΩ　　

                            50db  30kΩ

                            60db 100kΩ

[50MHz帯用コモンモードフィルター]　50.0〜54.0MHz

                                                                   FT-60-61材に、同軸ケーブル5D-2Vを12回巻きます。

　　　　　　　　　　　　　　　　　　　　　２連結でテストできるよう２組製作しました。

                                          30dbの周波数帯域が30〜60MHz位まで延びています。

                            10db 0.3kΩ

                                             2643801002フェライトコア３個に、AWG18(1.0mm)耐熱

　　　　　　　　　　　　　　　　　　　　　　被覆線を計43回巻きます。

　　　　　　　　　　　　　　　　　　　　　　40db(10kΩ)の帯域が広く延びています。

                            10db 0.3kΩ

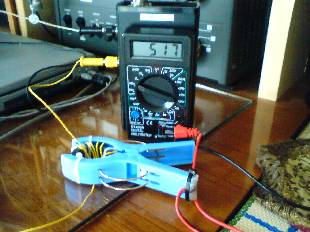

フロート・バランやコモン・モード・チョークのインピーダンスは、減衰電流比から計算できます 無線機からの、パワー10W〜18WのキャリアをCMCテスタを介して　ディジタルRF電流計で電流を測定して、計算式でインピーダンスを求めます 注意：測定中はダミーロードや　CMCテスタ内部の抵抗が温度上昇してきます 　　　　熱くならないよう細心の注意して、18W以下で間欠測定してください 　　　　ダミーロードや　CMCテスタ内部の抵抗が温かくなったら、直ちに中断して、十分冷却してから、測定して下さい

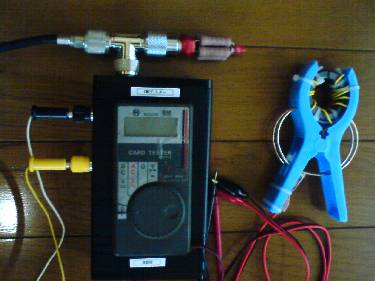

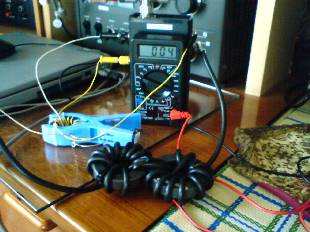

|||||||| フロート・バラン　や　コモン・モード・チョーク　の  インピーダンス 測定方法　||||||| 　�@　測　定　準　備　 　 ●無線機（10W〜18W）　　●パワー計（なくても可　無線機出力確認用）　●　ダミーロード（間欠18W以上のもの) ●CMCテスタ　　●ディジタルRF電流計　　●ディジタルマルチメーター 発泡スチロールかダンボールの箱を用意して、ＣＭＣテスタ、ＲＦ電流計と測定物を乗せます。 （金属や木などから１０ｃｍ以上離します） 構成接続図のように、各機器を接続配線します。 このとき、各配線は短くし、配線同士が近づかないように注意します。 ＲＦ電流計は必ず黒端子側の配線に挟みます。　（こうして、浮遊容量による測定誤差を防ぎます） 　�A　セットアップ CAL　　基準電流の測定 ＣＭＣテスタの、黄、黒 リード線ミノムシクリップどうしを　ショート（接続）します 無線機の周波数を選択し、ＣＷ、FM、AMでキャリアをだし、ディジタルRF電流計で電流を測ります パワー10W〜18Wほどで、約 75mA〜100mAの電流が流れます この測定値を、（基準電流）として記録します . �B　ＣＭＣの測定（フロート・バランやコモン・モード・チョーク）　減衰電流の測定 ＣＭＣテスタの、黄、黒 リード線ミノムシクリップで、CMCを接続し、�Aと同じパワーでキャリアをだし、電流を測ります 先ほどの�Aの値より減少しているはずです この測定値を、（減衰電流）として記録します                                                                                                 �C　性　能　判　定 を計算します 電流がどれだけ減少したかで判定します　　⇒減衰電流は、基準電流より、どれだけ減少したか 0.1倍以下なら、性能優秀で、コモン・モード電流をおおむね0.1倍（1/10倍）以下に低減出来ると判定できます １ に近いほど効果が少ない、性能が悪いことになります 　 次のインピーダンス計算では、便宜上　分母が逆になりますが、/　電流比　を使います 　　　　　　　　　　　基準電流は、減衰電流の何倍か �D　インピーダンス　計算　 計算式でインピーダンスを求めます CMC（フロート・バランやコモン・モード・チョーク）のインピーダンスは、3KΩ以上が推奨値です /　電流比　　⇒　インピーダンス　早見表　　325Ω / 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 インピーダンス KΩ 1.30 1.62 1.95 2.27 2.6 2.92 3.25 3.57 3.9 4.22 4.55 4.87 5.2 5.52 5.85 6.17   測定周波数 ： 1.8〜54MHz   測定インピーダンス ： 2KΩ〜5KΩ　誤差±30%程       2kΩ以下、5kΩ以上では測定誤差が増えます                                                                                                       *****　動作確認 校正　*****  1K ,2K ,3K ,5.1K (1W )抵抗で測定して確認します 　 　動作確認　測定例　　 　 動作確認 校正　　18W 10MHz での測定例 抵抗値 基準電流 I1 減衰電流 I2  I1/I2 Z=325x(I1/I2-1) インピーダンス 誤差 1kΩ 100.1 mA 24.0 mA 4.17 1,030Ω 3.0% 2kΩ 100.1 mA 13.32 mA 7.51 2,115Ω 5.7% 3kΩ 100.1 mA 9.19 mA 10.89 3,214Ω 7.1% 5.1kΩ 100.1 mA 5.55 mA 18.03 5,534Ω 8.5% . CMC DCＦ-RF-40LLQE 100.1 mA 1.36 mA 73.6 23,595Ω 　. 　 基準電流 I1 = 100.1mA 1KΩ　減衰電流 I2 = 24.0mA　 2KΩ　減衰電流 I2 = 13.32mA 3KΩ　減衰電流 I2 = 9.19mA 5.1KΩ　減衰電流 I2 = 5.55mA コモンモード・チョーク  DCＦ-RF-40LLQE 　減衰電流 I2 = 1.36mA 　 コモン・モード・チョーク 簡易測定器  CMCテスタ のセットアップ ダミー＋CMCテスタ＋RF電流計＋マルチメータ

 コモンモードフイルターの製作
