1.9MHz1/4λロングワイヤーで3.5MHzにQRVできたらな！

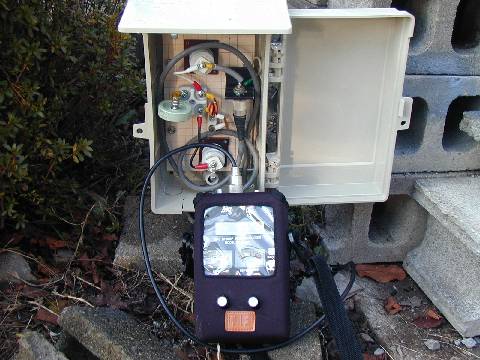

1.（給電部）
・現用1.9MHzロングワイヤーの給電部です。
とりあえず3.5MHzと共用するためこのまま
使用します。
3.8MHzとの切り替えは、マッチング回路を
追加する必要があります。
来年、お正月休みの楽しみに残しておきます。

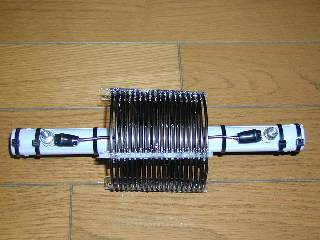

《3.5MHzトラップコイルの製作》
１）2mmアルミ線を１９ターン茶筒にスペース巻きします。
２）80mmの直径になりインダクタンスは、18μHです。
３）中心の支持パイプは、耐圧、高張力を持たすためエポキシパイプに、テフロンシートを巻いて
います。
３）コイルの同調周波数は、3.65MHzです。
４)3.65MHzに共振さすため、高耐圧のコンデン
サー(100pF)が必要です。

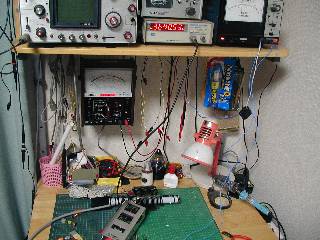

5D-2V同軸ケーブル約1mが100pFとなりカット
アンドトライでディップメーターと周波数
カウンターで微調整します。
５）トラップコイルは、出来ました。
このままでは、雨降り、雪降りのときに
共振周波数が変動します。
何か良いケースがないかと色々考えた
結果、ペットボトルの底を切り取り保護
ケースの出来上がりです。
結構このペットボトルの素材、耐候性が
良いみたいです。
６）いよいよ既設の160m（40m長）のＬＷに
今回製作した80m用トラップコイルを
取り付けます。挿入位置は、給電部より
21mの位置で、挿入後160mのエレメントは
約5m程度短くなりました。
《180m-80mロングワイヤー特性》
・160m SWR特性 （クランクアップタワー降下時）
FREQ 1.810 1.812 1.814 1.816 1.818 1.820 1.822 1.824 1.825
SWR 1.00 1.00 1.00 1.00 1.10 1.10 1.20 1.25 1.30
・80m SWR特性 （クランプアップタワー降下時）
FREQ 3.500 3.510 3.520 3.530 3.540 3.550 3.560 3.570 3.575
SWR 1.30 1.20 1.10 1.00 1.10 1.20 1.30 1.40 1.40
〔考察〕
・160mバンドにおいては、改良前シングルバンドアンテンとほぼ同様のSWR特性を維持。
・80mバンドにおいては、実用十分な帯域となっています。
・水平部が垂直部より長いため打ち上げ角が高くなっています。パイルには勝て
ませんが聞こえる局は、何とかWKDできます。
・クランクアップタワーを24mまで延ばした位置では、トップのアンテナが容量環
として作用するのかSWR値は、下がります
〔今後の展開〕
・来年早々、お正月休みを利用してこのLWで75mバンドにもQRV出来る様マッチング
回路の追加、マッチングボックスの改良をする予定です (2009.12.6)
・160ｍエレメントの変更をしました。(2011.11.16)

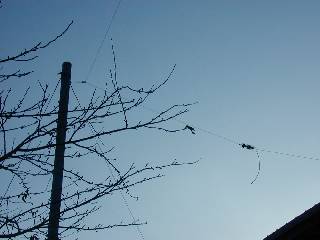

エレントを書き込んで見ました。
タワーをフルアップした状態で地上給電部
より垂直に20m立ち上げます。
残りエレメントは、傾斜させて支柱に固定
しますがタワーUP-DOWNに合わせたエレメント
弛みを減少さすのに一工夫必要でした。
２箇所にゴムワイヤーで弛みを吸収させていま
す。
今回の80mマッチング回路コイルは
L=13.143μH
巻数：22回
コイル直径：5cm
コイル線1.6mm
巻スペース：1.5mm
コイルの長さ：6.82cm
（電気的特性）
L=42.7m
共振周波数3.51MHz
X=286.7Ω L=13μH C=158pF

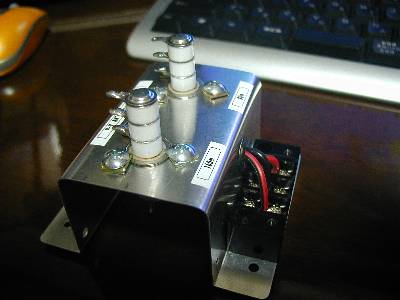

80mは、電圧給電でコイルホット側が高電圧と
なるので今回、初めて真空リレーを使用しました。
耐圧は、HF帯で、2.8kV〜4.5kVの1ab接点、コイル
電圧DC26Vです。

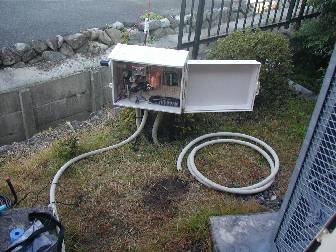

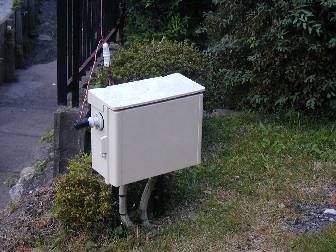

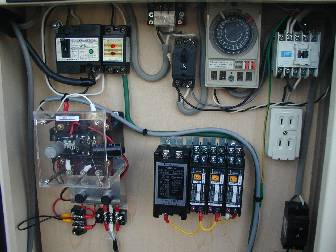

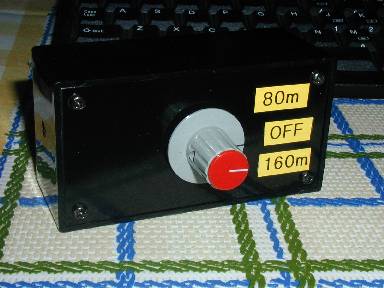

シャックからの切り替えBOXです。
制御電源(DC26V)
制御ケーブルは、FRPで地中埋設
FREQ 1.810 1.812 1.814 1.816 1.818 1.820 1.822 1.824 1.825
SWR 1.00 1.00 1.00 1.00 1.10 1.10 1.20 1.25 1.30
FREQ 3.500 3.510 3.520 3.530 3.540 3.550 3.560 3.570 3.575
SWR 1.30 1.20 1.10 1.00 1.10 1.20 1.30 1.40 1.40
SWR特性は、全バージョンと同一の特性となりました。
早速、深夜にバンドを覗いてみました。(201.11.16)
HC2/KF6ZWD Ecuador 14721Km RST559
3506kHz 11:11UTC
W1MK 599
3509kHz 11:59UTC 9597km RST599
W8JI 599
1823kHz 12:11UTC 9591km RST599
１箇月の運用結果です。(H23.11.16〜H23.12.24)
| CallSign |
年月日 |
時刻 |
His |
周波数 |
Mode |
| W8JI |
11/11/16 |
12:11U |
599 |
1.823 |
CW |
| W8JI |
11/11/16 |
12:15U |
599 |
1.823 |
CW |
| OH3XR |
11/11/20 |
20:58U |
559 |
1.821 |
CW |
| K5RX |
11/11/26 |
13:04U |
599 |
1.811 |
CW |
| N5RZ |
11/11/26 |
13:12U |
599 |
1.816 |
CW |
| W6XB |
11/11/26 |
13:00U |
599 |
1.816 |
CW |
| NR5M |
11/11/26 |
12:56U |
599 |
1.822 |
CW |
| IK0YUT |
11/12/09 |
20:08U |
599 |
1.817 |
CW |
| OK2WM |
11/12/09 |
20:34U |
599 |
1.819 |
CW |
| IV3PR |
11/12/09 |
20:03U |
599 |
1.820 |
CW |
| EA4OM |
11/12/09 |
21:34U |
599 |
1.821 |
CW |
| S51V |
11/12/09 |
20:15U |
599 |
1.821 |
CW |
| OK2ZAW |
11/12/10 |
19:47U |
599 |
1.817 |
CW |
| OM3TWM |
11/12/10 |
19:53U |
599 |
1.817 |
CW |
| RA4HGN |
11/12/10 |
20:01U |
559 |
1.817 |
CW |
| T8CC |
11/12/10 |
20:44U |
599 |
1.823 |
CW |
| RK3ZZ |
11/12/11 |
20:28U |
559 |
1.815 |
CW |
| UA4A |
11/12/11 |
21:28U |
599 |
1.822 |
CW |
| UA1OMS |
11/12/17 |
19:41U |
599 |
1.811 |
CW |
| RA4LW |
11/12/17 |
19:15U |
599 |
1.813 |
CW |
| RC9O |
11/12/17 |
19:07U |
599 |
1.813 |
CW |
| OL1A |
11/12/17 |
20:50U |
599 |
1.819 |
CW |
| UU7J |
11/12/17 |
20:49U |
599 |
1.820 |
CW |
| DL7MN |
11/12/17 |
20:24U |
599 |
1.821 |
CW |
| RL3A |
11/12/17 |
20:45U |
599 |
1.821 |
CW |
| UW2M |
11/12/17 |
20:14U |
599 |
1.823 |
CW |
| OH2BO |
11/12/17 |
20:42U |
599 |
1.824 |
CW |
| OK1MU |
11/12/23 |
20:43U |
599 |
1.821 |
CW |
| UA4FEN |
11/12/24 |
20:30U |
599 |
1.820 |
CW |
| IV3PRK |
11/12/24 |
20:34U |
599 |
1.826 |
CW |
| CallSign |
年月日 |
時刻 |
His |
周波数 |
Mode |
| HC2/KF6ZWD |
11/11/16 |
11:11U |
559 |
3.506 |
CW |
| W1WK |
11/11/16 |
11:54U |
599 |
3.509 |
CW |
| OH2BCI |
11/11/22 |
19:51U |
599 |
3.507 |
CW |
| YL3FX |
11/11/22 |
19:58U |
599 |
3.507 |
CW |
| ER3KAA |
11/11/25 |
22:21U |
599 |
3.503 |
CW |
| LZ2TU |
11/11/25 |
22:20U |
599 |
3.503 |
CW |
| EW1DO |
11/11/25 |
20:51U |
599 |
3.507 |
CW |
| DL3NSM |
11/11/25 |
20:39U |
599 |
3.509 |
CW |
| HA3FTA |
11/11/25 |
20:14U |
599 |
3.509 |
CW |
| UU6JJ |
11/11/25 |
20:10U |
579 |
3.509 |
CW |
| LZ1PM |
11/11/25 |
19:58U |
599 |
3.516 |
CW |
| KOIR |
11/11/26 |
11:31U |
599 |
3.502 |
CW |
| W7VV |
11/11/26 |
11:32U |
599 |
3.502 |
CW |
| VE7CC |
11/11/26 |
11:43U |
599 |
3.504 |
CW |
| PI4DX |
11/11/26 |
22:08U |
599 |
3.505 |
CW |
| SP3GT |
11/11/26 |
19:39U |
599 |
3.506 |
CW |
| ER4A |
11/11/26 |
21:08U |
599 |
3.508 |
CW |
| NK7U |
11/11/26 |
11:45U |
599 |
3.508 |
CW |
| YU5R |
11/11/26 |
22:01U |
599 |
3.509 |
CW |
| 1JDXJJ |
11/11/26 |
19:52U |
599 |
3.512 |
CW |
| DX1J |
11/11/26 |
20:14U |
599 |
3.512 |
CW |
| JT1DA |
11/11/26 |
21:53U |
599 |
3.513 |
CW |
| VE6SV |
11/11/26 |
11:41U |
599 |
3.513 |
CW |
| LY2W |
11/11/26 |
19:47U |
599 |
3.515 |
CW |
| E39C |
11/11/26 |
21:47U |
599 |
3.516 |
CW |
| EY3M |
11/11/26 |
20:19U |
599 |
3.516 |
CW |
| HF3R |
11/11/26 |
20:37U |
599 |
3.516 |
CW |
| OH3OJ |
11/11/26 |
21:56U |
599 |
3.516 |
CW |
| OS2BO |
11/11/26 |
20:02U |
599 |
3.516 |
CW |
| RZ4FWW |
11/11/26 |
19:57U |
599 |
3.516 |
CW |
| SD3R |
11/11/26 |
21:43U |
599 |
3.516 |
CW |
| N8UM |
11/11/27 |
11:17U |
599 |
3.507 |
CW |
| W7DR |
11/11/27 |
11:15U |
599 |
3.518 |
CW |
| LZ2DF |
11/12/01 |
20:54U |
599 |
3.503 |
CW |
| DL5AXX |
11/12/01 |
21:46U |
599 |
3.506 |
CW |
| LZ2VU |
11/12/01 |
20:52U |
599 |
3.510 |
CW |
| DU1IST |
11/12/01 |
21:17U |
599 |
3.511 |
CW |
| HA8IH |
11/12/02 |
19:26U |
599 |
3.506 |
CW |
| UT7QF |
11/12/02 |
19:49U |
599 |
3.518 |
CW |
| ER3MM |
11/12/11 |
21:09U |
599 |
3.503 |
CW |
| HA7TM |
11/12/11 |
21:14U |
599 |
3.503 |
CW |
| GW3YDX |
11/12/23 |
21:22U |
599 |
3.506 |
CW |
| CallSign |
年月日 |
時刻 |
His |
周波数 |
Mode |
| OE8WW |
12/01/01 |
01:14U |
599 |
1.819 |
CW |
| OH3XR |
12/01/01 |
20:30U |
599 |
1.823 |
CW |
| LA1VFA |
12/01/01 |
20:34U |
599 |
1.817 |
CW |
| OH2XX |
12/01/01 |
20:52U |
559 |
1.821 |
CW |
| UA5C |
12/01/01 |
21:12U |
599 |
1.814 |
CW |
| OK1MU |
12/01/01 |
20:08U |
599 |
1.818 |
CW |
| OM5ZW |
12/01/02 |
21:46U |
599 |
1.813 |
CW |
| 5B4MF |
12/01/03 |
22:02U |
539 |
1.821 |
CW |
| JH3QFL |
12/01/07 |
20:31J |
599 |
1.815 |
CW |
| T88OW |
12/01/08 |
12:57U |
599 |
1.823 |
CW |
| UR7GO |
12/01/13 |
20:37U |
579 |
1.824 |
CW |
| HL0A |
12/01/14 |
12:18U |
599 |
3.522 |
CW |
| YL3FT |
12/01/14 |
20:50U |
599 |
1.818 |
CW |
| LY9Y |
12/01/14 |
20:52U |
579 |
1.818 |
CW |
| YB1CCF |
12/01/21 |
13:46U |
589 |
1.821 |
CW |
| YB1CCF |
12/01/21 |
20:54U |
599 |
1.814 |
CW |
| UU4JMG |
12/01/26 |
21:23U |
599 |
1.821 |
CW |
| NH0Z |
12/01/27 |
10:58U |
599 |
1.811 |
CW |
| VR2EH |
12/01/27 |
11:41U |
559 |
1.811 |
CW |
| R3EH |
12/01/27 |
20:45U |
599 |
1.811 |
CW |
| I3YYK |
12/11/29 |
21:38U |
599 |
1.820 |
CW |
| RW3PZ |
12/11/29 |
21:42U |
599 |
1.821 |
CW |
| DJ0MDR |
12/11/29 |
21:45U |
579 |
1.812 |
CW |
| LY7M |
12/11/29 |
21:54U |
599 |
1.823 |
CW |
| S59A |
12/11/30 |
21:10U |
599 |
1.817 |
CW |
| YO3FFF |
12/11/30 |
21:32U |
579 |
1.811 |
CW |
| US8ICM |
12/11/30 |
21:49U |
559 |
1.811 |
CW |
| E71A |
12/11/30 |
21:50U |
599 |
1.811 |
CW |
| LY5W |
12/12/01 |
19:34U |
599 |
1.822 |
CW |
| LZ2SC |
12/12/01 |
19:53U |
599 |
1.813 |
CW |
| R6AF |
12/12/01 |
20:10U |
599 |
1.824 |
CW |
| OE5FIN |
12/12/01 |
20:15U |
579 |
1.822 |
CW |
| SP5EW |
12/12/01 |
20:28U |
579 |
1.815 |
CW |
| YL2KO |
12/12/14 |
20:53U |
599 |
1.824 |
CW |
| OH1XX |
12/12/14 |
21:04U |
599 |
1.819 |
CW |
| LY7M |
12/12/14 |
21:20U |
599 |
1.823 |
CW |
| SM4CAN |
12/12/14 |
21:39U |
599 |
1.819 |
CW |
| RW0LBM |
12/12/14 |
21:46U |
599 |
1.812 |
CW |
| IV3PRK |
12/12/15 |
20:28U |
599 |
1.814 |
CW |
| S59ZZ |
12/12/15 |
20:52U |
599 |
1.819 |
CW |

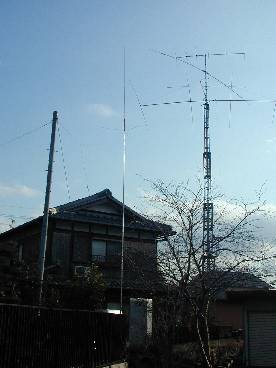

今回、DX用に友人から譲っていただいたCV-48を設置しました。(2012.1.3)
40mの広帯域化と3.8MHz運用の為です。

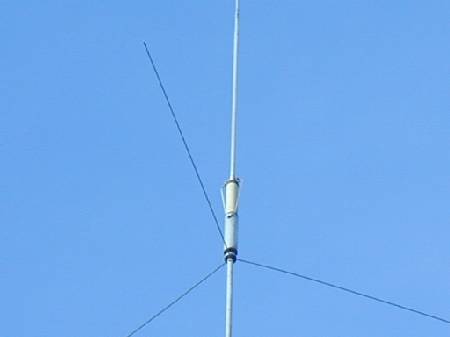

CV-48は、接地型とグランドプレーン型の２種類の建設方法があるのですが打上角が低い接地型にしました。
全長１２ｍで上部から３ｍ程の位置に８０ｍ用トラップと
キャパシティーハットが付きます。
接地型で使用した為、補正用コンデンサーを接続しました。
ＳＷＲ特性は、
40m Band
| 7.00 |
7.04 |
7.08 |
7.12 |
7.16 |
7.20 |
| 1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
1.00 |
75m Band
| 3.725 |
3.73 |
3.74 |
3.75 |
3.76 |
3.77 |
3.78 |
3.79 |
3.8 |
| 1.5 |
1.45 |
1.3 |
1.2 |
1.1 |
1.1 |
1.2 |
1.3 |
1.5 |
特性は、満足する結果となりました。40mの広帯域には、少々驚きました。
使用レポートを掲載します。
| CallSign |
年月日 |
時刻 |
His |
周波数 |
Mode |
| OM7CA |
12/01/20 |
21:31U |
599 |
7.015 |
CW |
| HA5KQ |
12/01/20 |
21:39U |
599 |
7.010 |
CW |
| FW0NAR |
12/02/12 |
08:56U |
599 |
7.003 |
CW |
| ZK2C |
12/02/12 |
11:22U |
59 |
7.175 |
SSB |
| E77AW |
12/02/26 |
20:16U |
59 |
7.011 |
CW |
| E51M |
12/03/30 |
13:31U |
59 |
7.175 |
SSB |
| 9M0L |
12/04/20 |
20:55U |
599 |
7.011 |
CW |
| V63QFL |
12/04/30 |
10:28U |
59 |
7.085 |
SSB |
| P4/OK7MT |
12/05/20 |
10:54U |
599 |
7.012 |
CW |
| YE0M |
12/07/08 |
13:15U |
599 |
7.005 |
CW |
| NH8S |
12/09/15 |
13:48U |
59 |
7.082 |
SSB |
| NH8S |
12/09/15 |
14:00U |
599 |
7.005 |
CW |
| PI4DX |
12/09/21 |
19:12U |
599 |
7.022 |
CW |
| UA3GT |
12/10/07 |
20:36U |
599 |
7.008 |
CW |
| 3W2BB |
12/10/07 |
21:13U |
599 |
7.010 |
CW |
| 3D2G |
12/10/09 |
08:47U |
599 |
7.007 |
CW |
| XX9THX |
12/10/24 |
19:54U |
599 |
7.023 |
CW |
| OZ3FD |
12/10/24 |
20:02U |
579 |
7.010 |
CW |
| DF4XX |
12/10/24 |
20:21U |
559 |
7.010 |
CW |
| HA6OA |
12/10/24 |
20:41U |
589 |
7.012 |
CW |
| OV1CDX |
12/10/25 |
19:18U |
599 |
7.004 |
CW |
| LX1NO |
12/10/25 |
19:33U |
559 |
7.023 |
CW |
| F5IN |
12/10/25 |
19:53U |
579 |
7.011 |
CW |
| E71BA |
12/10/25 |
20:48U |
599 |
7.006 |
CW |
| HA5WK |
12/10/25 |
21:00U |
599 |
7.010 |
CW |
| 5W1SA |
12/11/03 |
09:53U |
599 |
7.010 |
CW |
| BU2AV |
12/11/14 |
11:07U |
599 |
7.005 |
CW |
| SH1DX |
12/12/03 |
19:24U |
599 |
7.015 |
CW |
| RA3RLP |
12/12/03 |
19:33U |
599 |
7.019 |
CW |
| 4U1ITU |
12/12/06 |
19:13U |
599 |
7.010 |
CW |
40/5/80m仕様とする為、マッチンボックスを制作しました。(2014.07.27)
